PRZEMIENNIK SR9TM
PCIM - POLANA KUDŁACZE
Częstotliwość: 430,912,5/438,512,5 MHz
System: D-STAR + FM (CTCSS 103,5 Hz)
Lokator: KN09AS
Z inicjatywy Marka SQ9TM i Krzysztofa SP9CPZ został uruchomiony przeminnik SR9TM w paśmie 70 cm.
Przemiennik jest zainstalowany w bazówce SP9KDR przy schronisku PTTK na Polanie Kudłacze w miejscowości Pcim.
Bazówka jest położona na wysokości: 730 m n.p.m. Antena zamontowana 8 m n.p.g.
GPS: 49*46'56.30" E 20*01'22.20" lub 49.78230556 20.02283333
Lokator: KN09AS
Radia obsługujące przemiennik (nadajnik i odbiornik) to: MOTOROLA GM-340.
Zasilacz: HP Model:DPS-600PB B / 35A
Antena: FALKOS / UH-2000 / 10 dBi / długość: 2,55 m
Duplexer: SGQ-450D
Sterownik D-STAR: GS68 MMDVM, FM: RPTC CONTROLLER.
Moc wyjściowa: 15 W
Pozwolenie ważne do 14.10.2025r.
Link do filmu: tutaj
Prace przy montażu przemiennika:
1 dzień - 30 pażdziernika 2020 - montaż pierwszej anteny X510.
Schronisko PTTK Kudłacze - Pcim.
Bazówka klubu SP9KDR za schroniskiem PTTK Kudłacze - miejsce zainstalowania przemiennika.
Podnoszony maszt na którym będzie zamontowana antena przemiennika.
Krzysztof SP9CPZ ogląda konstrukcje.
Marek SQ9TM zamontował na próbę pierwszą z anten X510.
Krzysztof SP9CPZ podnosi maszt do góry.

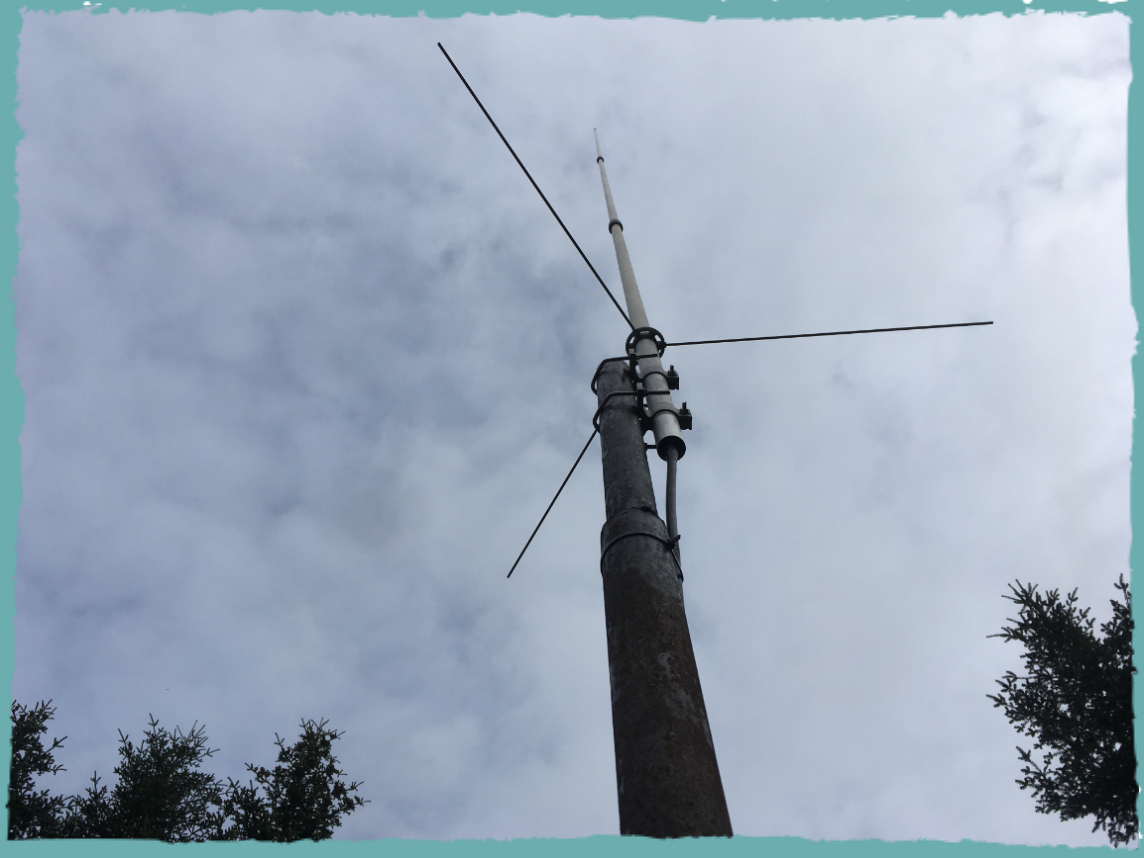

Antena X510 zamontowana na wysokości około 10 m n.p.g.
Marek SQ9TM robi pierwsze próby łączności. Okazują się dosyć słabe mimo wydawało by się dobrej anteny.
Antenę trzeba wymienić na inną ale to już następnym razem.
2 dzień - 11 listopada 2020 - montaż drugiej anteny Kathrein.
Mglista pogoda ale kolejna antena zamontowana.
Antena Kathrein K7516211 na maszcie.
SWR nie najlepszy, 1:5 na wejściu i 1:8 na wyjściu przemiennika.
Krzysztof SP9CPZ i Marek SQ9TM sprawdzają oprzyrządowanie.
Marek SQ9TM próbuje zestroić duplexer w łączności z Krzysztofem SP9CPZ.
Niestety dupexera nie udało się dobrze zestroić. Trzeba zawieźć do specjalisty Bogdana SP9WTU.
Przemiennik zostawiamy testowo ale będzie pracował na dwóch niezależnych antenach.
3 dzień - 14 listopada 2020 - montaż Duplexera i strojenie przemiennika.
Nasze miejsce pracy.
Przemiennik na dwóch radiach Yaesu VX-2000. Duplexer zestrojony przez Bogdana SP9WTU, bardzo dziękujemy za pomoc.
Początkowo przemiennik miał kiepską czułość co już wcześniej zauważyliśmy gdy pracował bez duplexera.
Wymiana odbiornika na rezerwowy przyniosła spodziewane korzyści. Wreszcie SR9TM działa !
Łączności z Tadeuszem SP9BSR i Marianem SQ9PBX na piatkę.
Do tematu jeszcze wrócimy ponieważ chcemy wymienić radia na lepsze !
4 dzień - czerwiec 2021 - montaż nowego przemiennika.
W czerwcu 2021 roku zmodernizowaliśmy nasz przemiennik.
Zostały zmienione radia na Motorole GM-340 w odbiorniku i nadajniku.
Obudowa wykonana przez Krzysztofa SP9CPZ.
Przemiennik SR9TM widoczny z tyłu.
Widok na sterownik D-STAR GS68 MMDVM.
Widok na sterownik FM - ID-O-Matic IV.
Przemiennik SR9TM z widocznym po lewo zasilaczem HP.
5 dzień - listopad 2021 - montaż nowej anteny FALKOS UH-2000.
Antena UH-2000 została zamontowana na dachu bazówki. To ta po prawej około 8 m n.p.g.
SWR na wejściu i wyjściu przemiennika 1:1.
Od kwietnia 2022 roku przemiennik działa tylko w trybie FM.
Od września 2023 roku przemiennik działa na antenie X510.
Na Youtuble dostępny jest krótki film z montażu przemiennika tutaj
Zapraszamy do łączności !
